Trong quy trình sản xuất hiện đại, việc truyền đạt ý đồ thiết kế từ bản vẽ đến xưởng gia công là yếu tố sống còn. GD&T (Geometric Dimensioning and Tolerancing) chính là hệ thống ngôn ngữ kỹ thuật tiêu chuẩn giúp tối ưu hóa sự kết nối này, đảm bảo mọi chi tiết tùy chỉnh đều đạt độ chính xác cao nhất với chi phí hợp lý.
1. Bản chất và Nguồn gốc của GD&T
GD&T là hệ thống ký hiệu hình học dùng để chỉ định và truyền đạt các mức dung sai vượt ra ngoài các kích thước tuyến tính cơ bản. Thay vì chỉ tập trung vào các thông số 2D (chiều dài, chiều rộng), GD&T mô tả chi tiết các đặc tính chức năng trên nền tảng không gian 3D như hình dạng, vị trí và hướng.
Bối cảnh ra đời: Hệ thống này bắt nguồn từ Thế chiến II. Thời điểm đó, quân đội Mỹ nhận thấy nhiều bộ phận vũ khí không thể lắp lẫn hoặc bị kẹt do sai lệch hình học dù kích thước đo đạc vẫn đạt chuẩn. Việc chuyển dịch từ dung sai truyền thống sang GD&T đã giúp tăng cường đáng kể khả năng lắp lẫn và tính đồng nhất của sản phẩm.
2. GD&T khác gì so với Dung sai kích thước truyền thống?
Nhiều người thường nhầm lẫn giữa hai khái niệm này, nhưng vai trò của chúng hoàn toàn khác nhau:
Dung sai kích thước (Linear Tolerancing): Chỉ kiểm soát độ lớn (kích thước) của các đối tượng đơn lẻ.
GD&T (Dung sai hình học): Xác định mối quan hệ giữa các tính năng thông qua các đặc tính như độ phẳng, vị trí tương đối, độ đồng tâm và hướng. GD&T cung cấp một bức tranh toàn diện về mục đích thiết kế và khả năng vận hành của chi tiết thay vì chỉ là các con số hình học vô hồn.
3. Tại sao doanh nghiệp nên ưu tiên sử dụng GD&T?
Sử dụng GD&T một cách khoa học mang lại 4 lợi ích cốt lõi cho quá trình gia công CNC:
- Tối ưu hóa chi phí: Bằng cách tập trung dung sai chặt chẽ vào các vị trí quan trọng và nới lỏng ở những nơi không thiết yếu, GD&T giúp giảm đáng kể chi phí gia công không cần thiết.
- Đảm bảo tính chức năng: Mọi thông số về độ song song, độ vuông góc hay vị trí lỗ được mô tả chính xác, đảm bảo chi tiết lắp ráp khớp hoàn toàn với nhau.
- Ngôn ngữ thống nhất toàn cầu: Các tiêu chuẩn như ISO 1101 hay ASME Y14.5 tạo ra một hệ thống ký hiệu chung, loại bỏ sự hiểu lầm giữa nhà thiết kế và đơn vị sản xuất.
- Nâng cao chất lượng kiểm soát: Giúp bộ phận đo lường (QC) biết chính xác điểm nào cần kiểm tra để đảm bảo sản phẩm đạt tiêu chuẩn chất lượng cao nhất.
4. Hệ thống ký hiệu và Cách thức vận hành

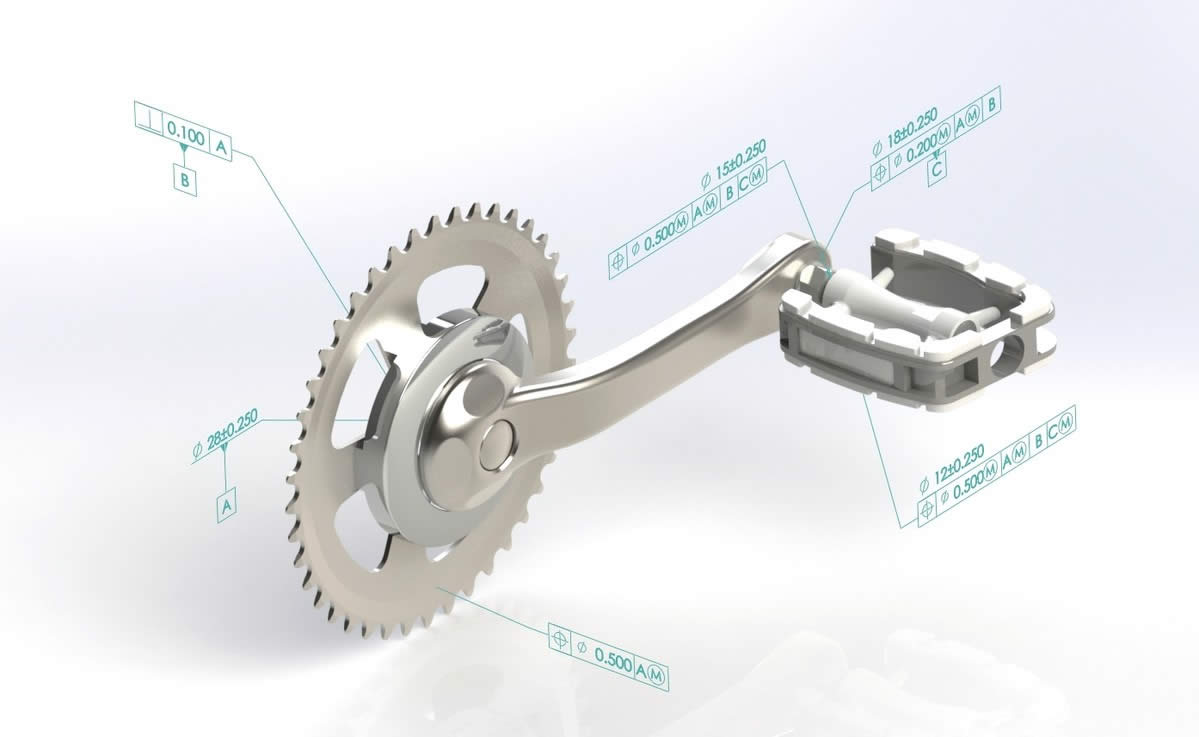

Trong một bản vẽ kỹ thuật, ngoài các con số đo khoảng cách, các ký hiệu GD&T xuất hiện để điều chỉnh các đặc tính cụ thể:
- Dung sai Hình dạng (Form): Độ phẳng, độ thẳng, độ tròn, độ trụ.
- Dung sai Định hướng (Orientation): Độ song song, độ vuông góc, độ nghiêng.
- Dung sai Vị trí (Location): Độ đồng tâm, tính đối xứng và vị trí thực tế của lỗ.
- Dung sai Độ đảo (Runout): Kiểm soát sự dao động của chi tiết khi quay quanh một trục.
Ví dụ: Thay vì chỉ ghi kích thước một lỗ khoan, kỹ sư có thể thêm ký hiệu về độ đồng tâm so với trục chính. Điều này giúp thợ máy hiểu rằng dù đường kính lỗ có thể sai lệch đôi chút trong phạm vi cho phép, nhưng vị trí tâm lỗ phải tuyệt đối chính xác để lắp ráp.
5. Khi nào nên và không nên sử dụng GD&T?
Kỹ thuật tốt là đạt được mục tiêu với nguồn lực tối thiểu. Không phải lúc nào cũng cần đưa GD&T vào bản vẽ:
Sử dụng khi: Chi tiết có yêu cầu lắp ráp phức tạp, vật liệu đắt tiền, yêu cầu độ chính xác cực cao (gia công CNC 3-5 trục), hoặc khi cần giảm chi phí bằng cách nới lỏng dung sai ở các bề mặt không quan trọng.
Tránh khi: Các chi tiết đơn giản có thể áp dụng dung sai tiêu chuẩn (như ISO 2768). Việc lạm dụng GD&T cho những vị trí không cần thiết sẽ làm tăng độ phức tạp của phép đo và đẩy giá thành sản xuất lên cao một cách vô ích.
Kết luận
GD&T không chỉ là những ký hiệu trên giấy, mà là công cụ giao tiếp chiến lược giữa thiết kế và chế tạo. Áp dụng đúng GD&T giúp doanh nghiệp tận dụng tối đa sức mạnh của máy móc CNC, giảm thiểu phế phẩm và tối ưu hóa lợi nhuận.
